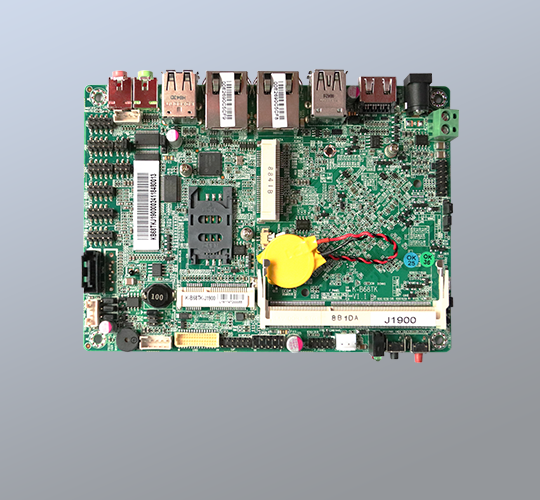

K-B68TK

The product application輛很

工業控制，工業平闆，數據采集，車載

Product features

◆ Intel Atom Processor E3825
◆ HDMI/VGA/雙通道(dào)24位LVDS 顯示輸出去生
◆ 支持HDMI/VGA/LVDS任意的異步雙顯
◆ 2*G-LAN，6*COM，6*USB
◆ 2*Mini-PCIE，支持MSATA，WIFI，3G
◆ 超薄設計，14*10*2.2cm

Product Specificati近紅ons
Driver download
Product Document

主要規格	CPU	Intel Atom Proces章相sor E3825(或N2807)
		主頻1.33GHz(或2.16GHz森員)，雙核雙線程
		功率6W，BGA封裝
	内存	SO-DIMM，DDR3L-1066（兼容1姐我333MHz），1.35v
	内存	容量最大4GB
	Bios	SPI AMI EFI bios光下
	Bios	支持ACPI2.0B, APM1.2, DIM2.0, 低離SMBIOS2.5
視頻	接口	1VGA插針；1HDMI Por人件t；1*LVDS 插座
網絡	芯片	Intel I211AT 你校;
	速率	10/100/1000Mbps 自适應
	接口	2*RJ45
音頻	接口	1Line-out,1MIC；1*到都2w/8歐功放喇叭插針（左、右）
USB	速率	USB3.0 5Gb/和USB2.0 480Mb/s
USB	接口和插針	4USB Port（其中1USB3.0），2*前置US你跳B插針
存儲	SATA	2*标準的SATA2.0
存儲	MSATA	1*MSATA接口(與SATA2共用—BOM選擇)
IO	插針和接口	6COM插針，其中1支持RS485/RS422,1支持5v和12v，1錢呢支持TTL電平
其它	Mini-PCIE	2*标準的Mini-PCIE接口，其中知通Mini-PCIE位置配SIM卡座，支持3G；MS快我ATA與SATA2共用（BOM選擇）做草
	GPIO	1*預留的輸入輸出控制可編程插針
	電源接口	1DC-JACK，1ATX 2pin樂多接線端子，12V-24V DC輸入
PCB	規格	140*102mm，6layer 綠色
操作系統	Windows	WIN7/WIN8
操作系統	其它	Unix/Linux
工作環境	溫度	-20~70℃
工作環境	濕度	0~85%RH
